Rezanie trubiek a profilov
presné delenie profilov a trubiek laserom
Ak hľadáte efektívnejší a presnejší spôsob rezania rúr a profilov, ponúkame vám 3D laserové rezanie. Použitie presného laserového lúča pri rezaní trubiek a profilov poskytuje v porovnaní s inými metódami delenia materiálu viacero výhod. Jedná sa o rýchlejší a presnejší proces s minimálnym tepelným vplyvom na delený materiál, pri ktorom vzniká menej odpadu a taktiež aj menej chýb.
Ponúkame vám vysoko kvalitný rez s hladkými hranami, takže nebude potrebné ich ďalšie opracovanie. Samozrejmosťou je vysoká tvarová a geometrická presnosť hotových výrobkov.
Stroje / Technológie
Cutlite Penta Fiber Tube s náklopnou hlavou
PREDSTAVUJEME NOVÚ TECHNOLÓGIU
V októbri 2024 spustená nová technológia, trubkový laser od firmy Cutline Penta s výkonom 4000W a možnosťou rezať uzatvorené, ale aj otvorené oceľové a nerezové profily.
Táto technológia disponuje automatizovaným výrobným systémom, ktorý dokáže vyrobiť hotový diel s viacerými požadovanými operáciami v rámci jedného pracovného cyklu.
Náklopná hlava umožňuje otáčanie o +/- 45° v oboch smeroch rezania.
Maximálne rozmery, ktoré vieme spracovať: kruhový profil s priemerom od 20 do 220 mm, alebo štvorcový / obdĺžnikový profil so stranou od 20 do 160 mm, a hrúbkou steny do 10 mm.
Technologické možnosti 3D rezania
- kruhový profil s vonkajším priemerom od min. 20 mm do max. 220 mm (pri max. priemere rúry 220 mm potrebné zohľadniť toleranciu priemeru +/- 1%)

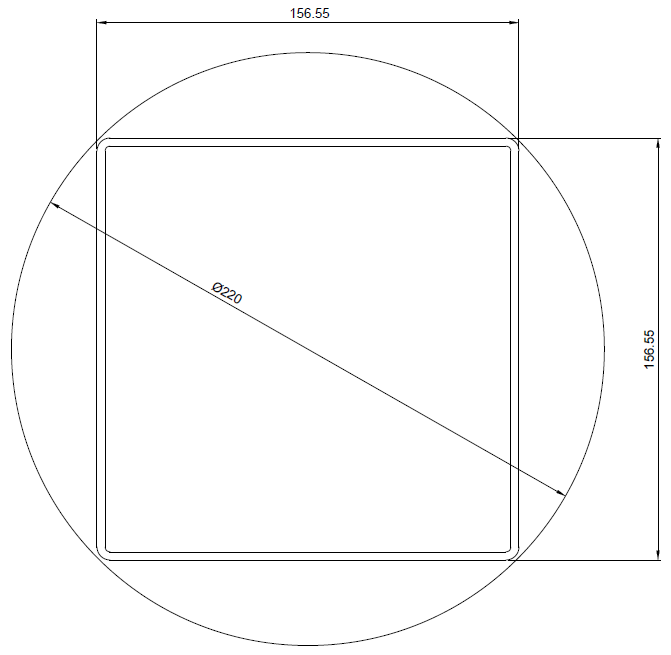

- štvorcový profil so stranami od min. 20 mm do max. opísanej kružnice 220 mm – t.j. max. štvorcový profil 155×155 – pri max. stranách potrebné zohľadniť vonkajší rádius 1,6 až 2,4T a toleranciu strán +/- 1%)
- obdĺžnikový profil – platí pravidlo vyššie „štvorcový profil – opísaná kružnica – rádius – tolerancia“
- otvorené profily typu I, L, U, H, a.i. – platí pravidlo vyššie „štvorcový profil – opísaná kružnica – rádius – tolerancia“
Max. rezateľné hrúbky podľa akostí:
- Čierna oceľ/Pozinkovaná oceľ – od min. 1 mm do max. 15 mm
- Nerezová oceľ – od min. 1 mm do max. 12 mm
- Hliníkové zliatiny – od min. 1 mm do max. 12 mm
Ďalšie parametre:
- Natáčanie hlavy pre uhlové rezanie bevel: od 0° do max. 45° (v oboch smeroch)
- Max naloženie dĺžky polotovaru: max. 6500 mm
- Max. vyloženie hotového komponentu: max. 4000 mm
Sprievodné technológie
Závitovanie
Do vyrezaných plechových dielov režeme závity od M3 do M20. Realizujeme termické vŕtanie a tvárnenie závitov od M5 do M10.
Ohýbanie rúr a profilov
Ohýbanie rúr alebo jaklových profilov technológiou s plne elektrickým pohonom a vysokou opakovanou presnosťou ohýbania.
